L'infrastructure télématique :

En juillet 1987, TDF créé la filiale TDF Radio Services (TDF-RS) qui est chargée de commercialiser et d'exploiter le système de radiomessagerie Opérator. Les premiers abonnements ont été souscrit en septembre 1987.

En 1998 TDF a abandonné Opérator. Le réseau a été repris par le groupe France Télécom sous le nom ALPHAPAGE-RDS puis vendu à E-Message France.

Afin d'offrir aux clients une qualité de transmission et de radiodiffusion optimales, le réseau fait appel à une technologie numérique associée au système de radioguidage RDS exploité sur les émetteurs de radiodiffusion en FM.

Actuellement Alphapage-RDS propose trois prestations aux abonnés :
- Alphapage numérique : réception de messages numériques codés avec les dix chiffres de 0 à 9.
- Alphapage texte 40 : réception de messages alphanumériques avec un affichage sur 40 caractères.
- Alphapage texte 80 : réception de messages alphanumériques avec un affichage sur 80 caractères.

Afin de réduire les coûts d'exploitation de l'infrastructure technique, E-Message utilise des réseaux déjà existant pour la transmission et la diffusion vers les abonnés. La technologie retenue consiste à utiliser deux réseaux numériques :
- les voies DIDON d'un réseau de télévision (DIDON = DIffusion de DONnées).
- la sous-porteuse RDS de certaines stations de radio en FM.

Avec le développement croissant de la TNT, l'infrastructure DIDON de TDF sera prochainement abandonnée. Celle-ci va être remplacée par des liaisons satellites (Atlantic Bird et Telecom 2) transportant des flux MPEG dans lesquels sont multiplexés des trames de données.

Toutes les transmissions sont gérées depuis un serveur informatique situé au Nodal hertzien de Romainville (en Seine-St-Denis) et exploité par le service des applications téléinformatiques de TDF. Le centre d'exploitation est équipé d'un serveur de radiomessagerie et d'un serveur de réseau connecté au système de transmission par satellite (Atlantic Bird).

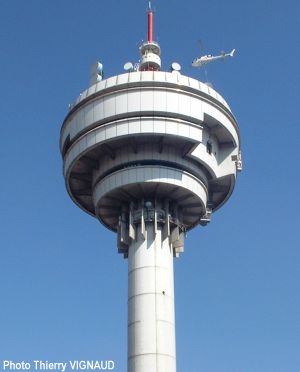

Nodal hertzien national de TDF à Romainville

En outre, E-Message dispose d'un serveur de messagerie et d'une gestion informatique des abonnés. Ces équipements sont en liaison avec le site de Romainville et le réseau téléphonique de France Télécom.

Pour le service de radiomessagerie, les appels téléphoniques de la région Ile-de-France aboutissent directement au serveur télématique via le réseau téléphonique RTC ou Numéris. Ils transitent par le réseau TRANSPAC de France Télécom lorsque l'appelant utilise un minitel. Pour les autres régions, les appels sont reçus sur des collecteurs (un par région téléphonique). Le réseau TRANSPAC est utilisé pour l'acheminement vers le serveur via un frontal conforme au protocole X25 de l'UIT-T.

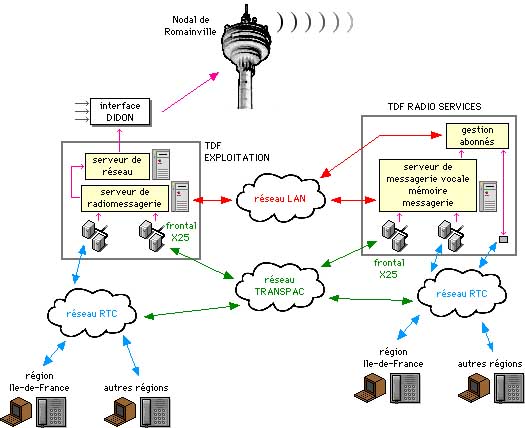

Fig. 23 : tête de réseau d'Opérator à Romainville.

Imaginons qu'un responsable de maintenance est abonné au service Alphapage-RDS. Ses clients peuvent lui adresser à tout instant un message sur son pager où qu'il soit en France. La personne qui souhaite envoyer un message dispose de trois solutions :
- Par téléphone à numérotation vocale : messages numériques seulement.
- Par minitel : messages numériques et alphanumériques.
- Par téléphone à numérotation décimale ou vocale avec un opérateur de E-Message : tous types de messages.

Les appels effectués depuis la région Ile-de-France sont acheminés via le réseau téléphonique (RTC ou Numéris) sur le serveur de radiomessagerie à Romainville, le réseau TRANSPAC est sollicité pour les consultations par Minitel. Les appels effectués depuis les autres régions sont acheminés par le réseau téléphonique (RTC ou Numéris) aux quatre collecteurs du serveur (02ABPQMCDU / 03ABPQMCDU / 04ABPQMCDU et 05ABPQMCDU). La transmission entre ces collecteurs et le serveur s'effectue par le réseau TRANSPAC conformément au protocole X25. Les appels par Minitel sont acheminés via le réseau TRANSPAC.

Le frontal X25 du serveur de radiomessagerie assure l'interface avec le réseau TRANSPAC. Ce serveur télématique effectue plusieurs fonctions :
- comparaison du code d'accès du destinataire avec la liste des abonnés à Alphapage-RDS.
- validation du message à diffuser si la comparaison est correcte.
- répétition du message sur le réseau de diffusion FM RDS.
- acheminement au Nodal de Romainville (par le serveur de réseau). C'est le SETA de Romainville qui prend en charge le transfert (SETA : Service d'Exploitation des Transmissions Audiovisuelles).

Le serveur de radiomessagerie est connecté au serveur de TDF Radio Services par un réseau LAN (Local Area Network). Le serveur de TDF-RS gère la messagerie vocale du service Alphapage-RDS et la mise en mémoire des messages. Il est relié au réseau téléphonique (RTC ou Numéris) ainsi qu'au réseau TRANSPAC (accès par Minitel) afin que l'on puisse adresser un message vocal à un abonné Alphapage-RDS.

La répartition des régions téléphoniques est identique à celle du serveur de radiomessagerie. Une base de données informatique régulièrement mise à jour gère l'identité numérique des abonnés au service Alphapage-RDS.

Les radiomessages et les codes de radiorecherche associés sont acheminés au Nodal de Romainville pour être diffusés sur l'ensemble du territoire par les émetteurs principaux FM RDS de TDF. C'est le serveur de réseau qui assure la transmission au SETA du Nodal.

Chaque émetteur principal de TDF reçoit les données du service Alphapage-RDS par les feeders satellites de TDF gérés depuis Romainville (on utilise une voie de données mutiplexée dans un flux MPEG). L'émetteur radio FM est équipé d'une baie de décodage qui extrait les données d'Alphapage-RDS, puis un décodeur extrait les données numériques du service de radiomessagerie. Celles-ci sont identifiées selon le type de radiomessage (Texte ou Numérique) par un équipement informatique. Le codeur RDS du réseau radio FM diffusant le service Alphapage-RDS est programmé en conséquence :
- une identification logicielle est insérée sur le groupe 1A.
- les données de radiomessagerie sont insérées sur le groupe 7A.
- le groupe 4A assure la synchronisation.

Les radiomessages et radiorecherches du service numérique d'Alphpage-RDS sont acheminés vers les abonnés par les émetteurs FM RDS des réseaux suivants :
- France Inter.
- France Info.
- Radio FIP.
- Le réseau de France Bleu.

Les radiomessages et radiorecherches du service alphanumérique d'Alphpage-RDS sont acheminés vers les abonnés par les émetteurs FM RDS des réseaux suivants :
- France Musique.
- Radio RFM.
- Le réseau de France Bleu.

Les réémetteurs radio FM RDS (équipements complémentaires de TDF) diffusent le service Alphpage-RDS soit par l'intermédiaire des émetteurs principaux, soit par une liaison satellite directe. Une interface dédiée transpose la configuration logicielle d'Alphpage-RDS sur le codeur RDS du réémetteur.

Conclusion :

Afin de compléter cet article, je vous invite à consulter le site de Sébastien qui explique le fonctionnement du boîtier de réception appelé "pager" permettant de visualiser les messages. Je pensais faire un article à ce sujet, mais la page de Sébastien est excellente, c'est une étude qu'il a réalisé dans le cadre d'un BTS en 1997. Vous pouvez voir le site à l'adresse suivante :
http://perso.orange.fr/electro/RDS/RDS.htm

Toutes les illustrations de cet article sont réalisées par David GESTALDER.
