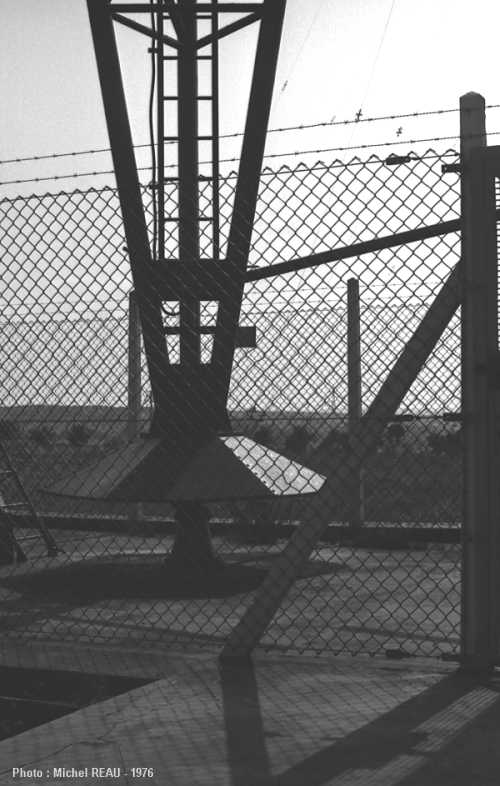

Les pylônes

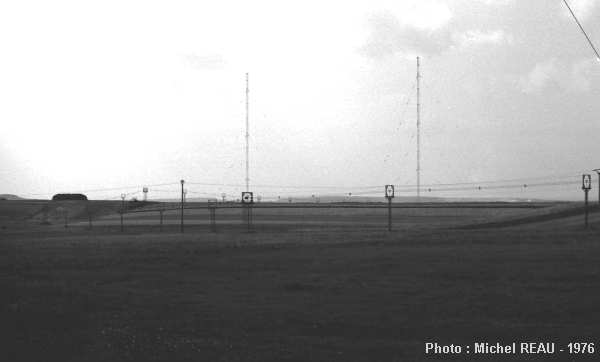

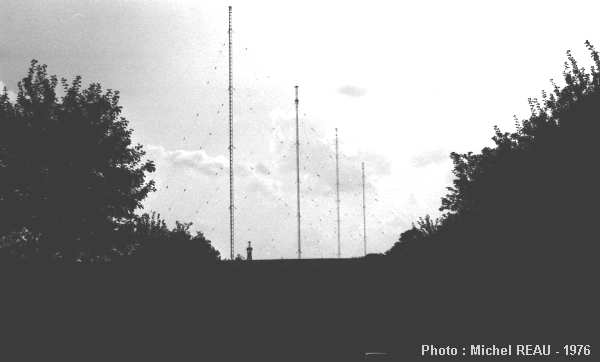

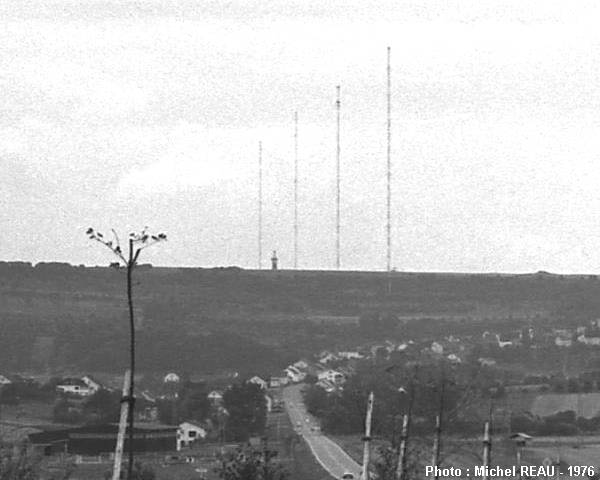

Les antennes sont constituées de 4 pylônes métalliques. L'entre-axes est de 350 m. Les hauteurs : 270, 276, 280 et 282 m.
Les pylônes sont de section triangulaire de 3 m de côté.
La distribution des puissances sont 2 %, 56 %, 41 %, 1 % pour un diagramme de rayonnement de 220° (sud-ouest) avec un gain de 3 et un affaiblissement des minimums arrières supérieur à 1/1000.

La prise de terre est constituée d'un câble de cuivre de 3 mm de diamètre enfoui à 30 cm et d'une longueur de 195 km.

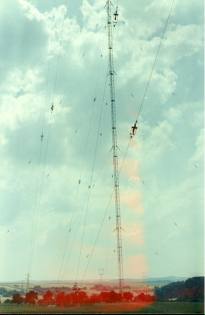

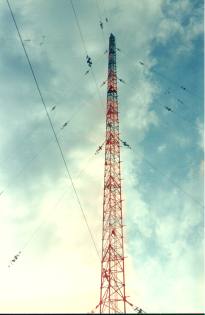

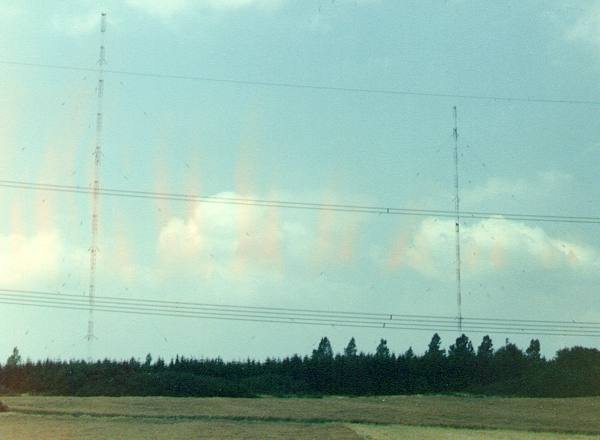

Pylônes de secours (ci-dessus)

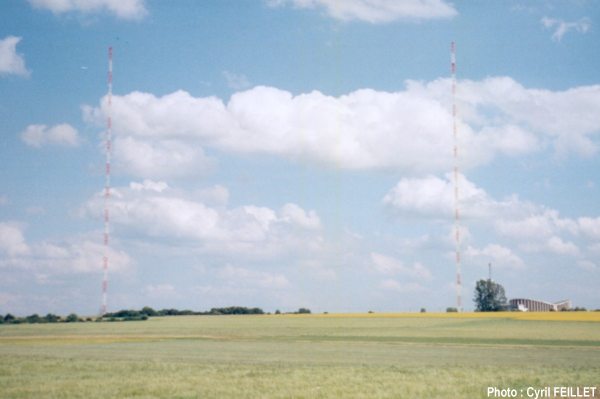

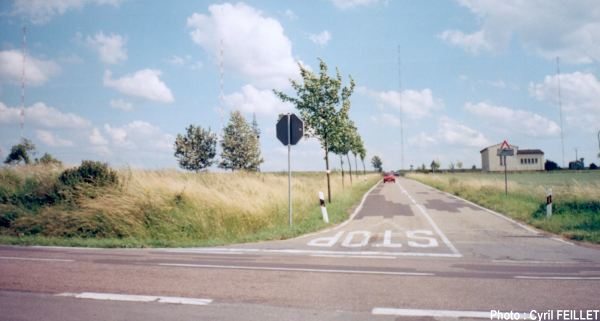

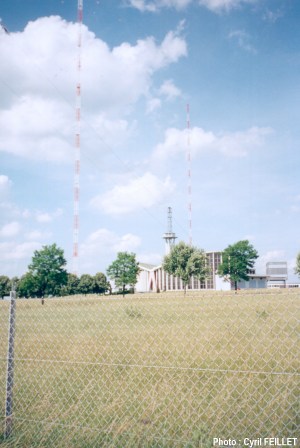

Ci-dessous photos de Cyril FEILLET (1996)
