EN 1952, LES GRANDES ONDES DE RETOUR A ALLOUIS



Après sa destruction à la fin de la guerre en 1944, le centre grandes ondes d'Allouis devra attendre près de 8 ans pour revenir sur les ondes.

La SFR (Société Française de Radioélectricité) aura en charge sa remise en marche. Les établissement Joseph Paris de Nantes participeront également à la mise en place de l'antenne de 308 m.

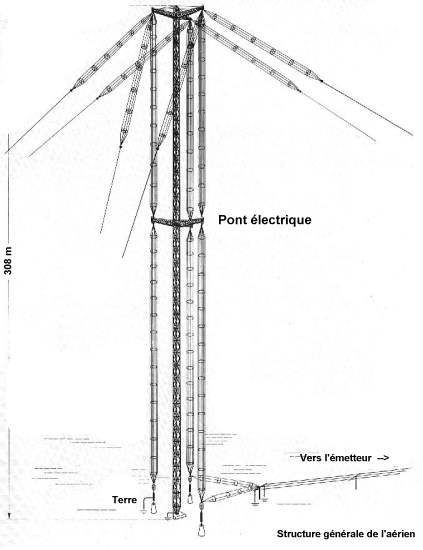

(Le schéma ci-contre a été réalisé par les ingénieurs de la SFR).

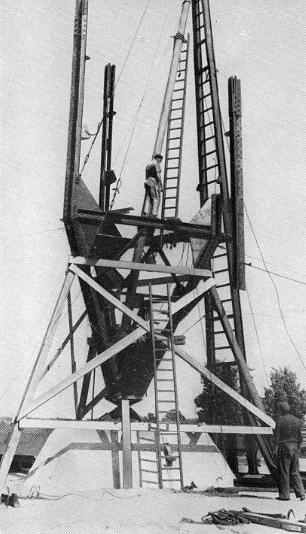

Construction de la base du pylône

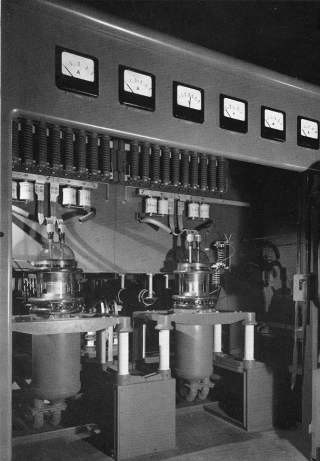

Le coeur de l'émetteur de 250 kW. Etage de puissance H.F. avec les deux triodes.

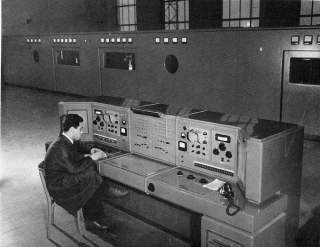

Une vue lors des essais du pupitre de l'émetteur peu de temps avant la reprise des émissions le 19 octobre 1952.

Caractéristiques vérifiées
au cours des essais sur antenne

Gamme de fréquence :
de 160 à 190 kc/s (fréquence actuelle 164 kc/s)
Stabilité HF :
10 -6
Puissance de Sortie :
250 kW (porteuse)
Rendement :
54,1 % en porteuse (facteur de puissance 0,94)
Impédance d'entrée basse fréquence :
600 Ohms
Niveau d'entrée :
0,775 V dans 600 Ohms pour 100 % de modulation à 1000 kc/s
Courbe amplitude-fréquence :
droite à 1 dB près de 100 à 8000 c/s
à 2 dB de 30 à 10.000 c/s
Distorsion harmonique :
moins de 2 % de 30 à 4.000 c/s
Bruit de fond :
- 61 dB par rapport au niveau correspondant à un taux de modulation de 100 % à 1.000 c/s
Chute de porteuse :
3 % entre la marche en régime de porteuse et le fonctionnement en modulation soutenue à un taux de 100 % à 1.000 c/s

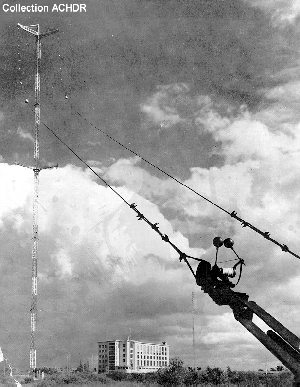

Le site d'émission en 1954
